FM-RSFiltro de mangas Jet-Pulse
Limpieza por demanda (ΔP) y mantenimiento desde la cámara limpia, sin ingresar a la zona contaminada.
2,400–24,200 m³/h por móduloMangas Ø150 × 3,000 mm
Ventilación · Emisiones · Laboratorio
VIDEO · EXPOMINA 2026Vea nuestra participación en la feria
Ingeniería peruana. Estándar internacional.
Diseñamos, desarrollamos la ingeniería y suministramos sistemas de ventilación de mina, colección de polvo, lavado de gases y laboratorios minero-metalúrgicos, con un solo responsable técnico de la ingeniería a la postventa.
VIDEO · EXPOMINA 2026Vea nuestra participación en la feria
Selección corregida hasta 5,000 m.s.n.m.
ASTM A36 · AISI 304/316L
ISO 10816-3
THS · TCQ · THF · TAA · TICPLaboratorio minero-metalúrgico5 áreas, de la muestra al resultado
FM-RS · FC · TLR · LVT · PHColectores y lavadores de gasesFiltración ≥ 99.9 % en masa
VANE-1524-4-D-BLínea axial minera VANE34 modelos · 1–198 m³/s
TMV-CAF · TMV-RPA · TMV-PSPLínea industrial centrífuga41 modelos · hasta 712,700 m³/h
+33añosen ventilación minera e industrial
4paísesPerú · Ecuador · Bolivia · México
5,000m.s.n.m.selección corregida por altitud y temperatura
1responsablede la ingeniería a la puesta en marcha y la postventa
Experiencia en operaciones de
- Anglo American

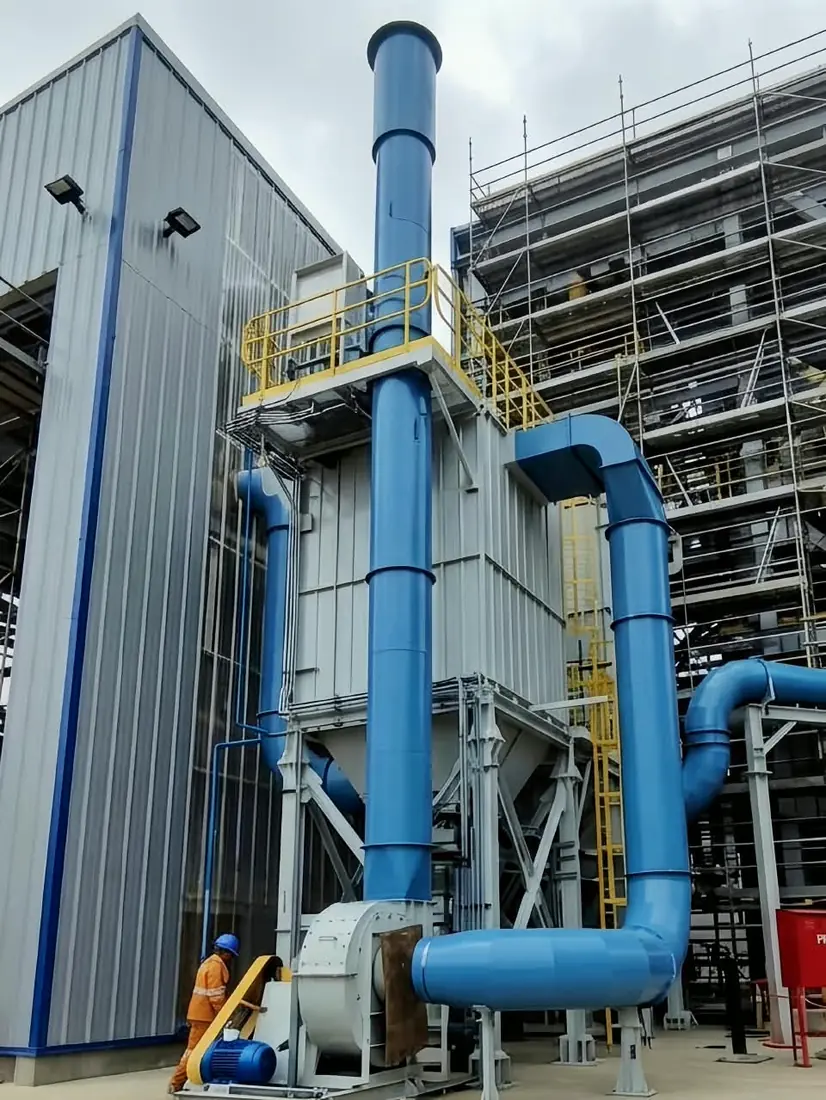

- Newmont Yanacocha
- Cerro Verde
- Volcan
- Alpayana
- Minsur
- Poderosa
- Shougang Hierro Perú
- Casa Grande

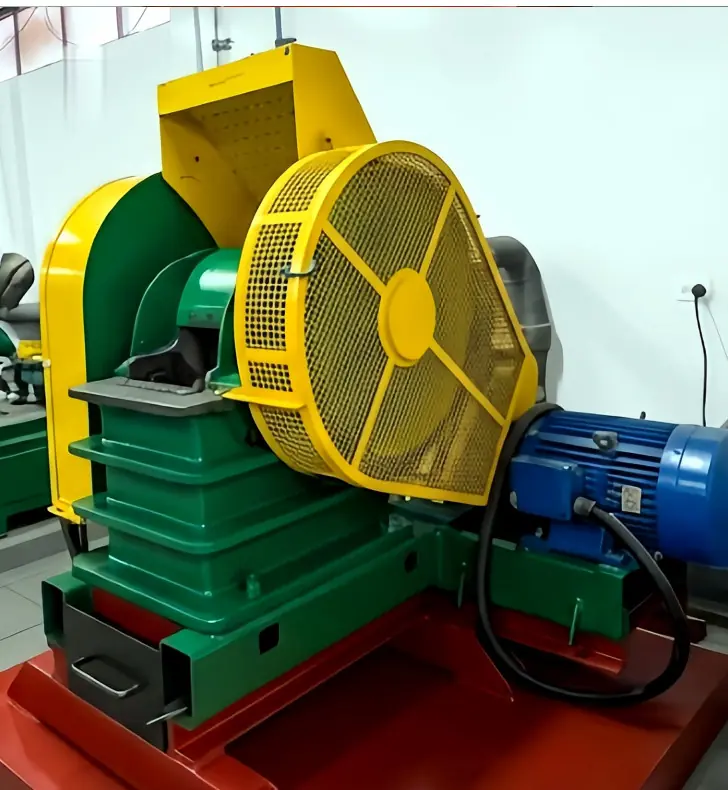

Línea laboratorio · Determinación de leyes
Laboratorio minero-metalúrgico De la muestra al resultado.
Equipos, sistemas e ingeniería para laboratorios químicos y de ensayo al fuego: de la recepción de la muestra a la lectura de la ley, con la ventilación y el control de emisiones que el laboratorio necesita para operar seguro.
79AuOro
47AgPlata
29CuCobre
82PbPlomo
30ZnZinc
26FeHierro
Laboratorio llave en mano

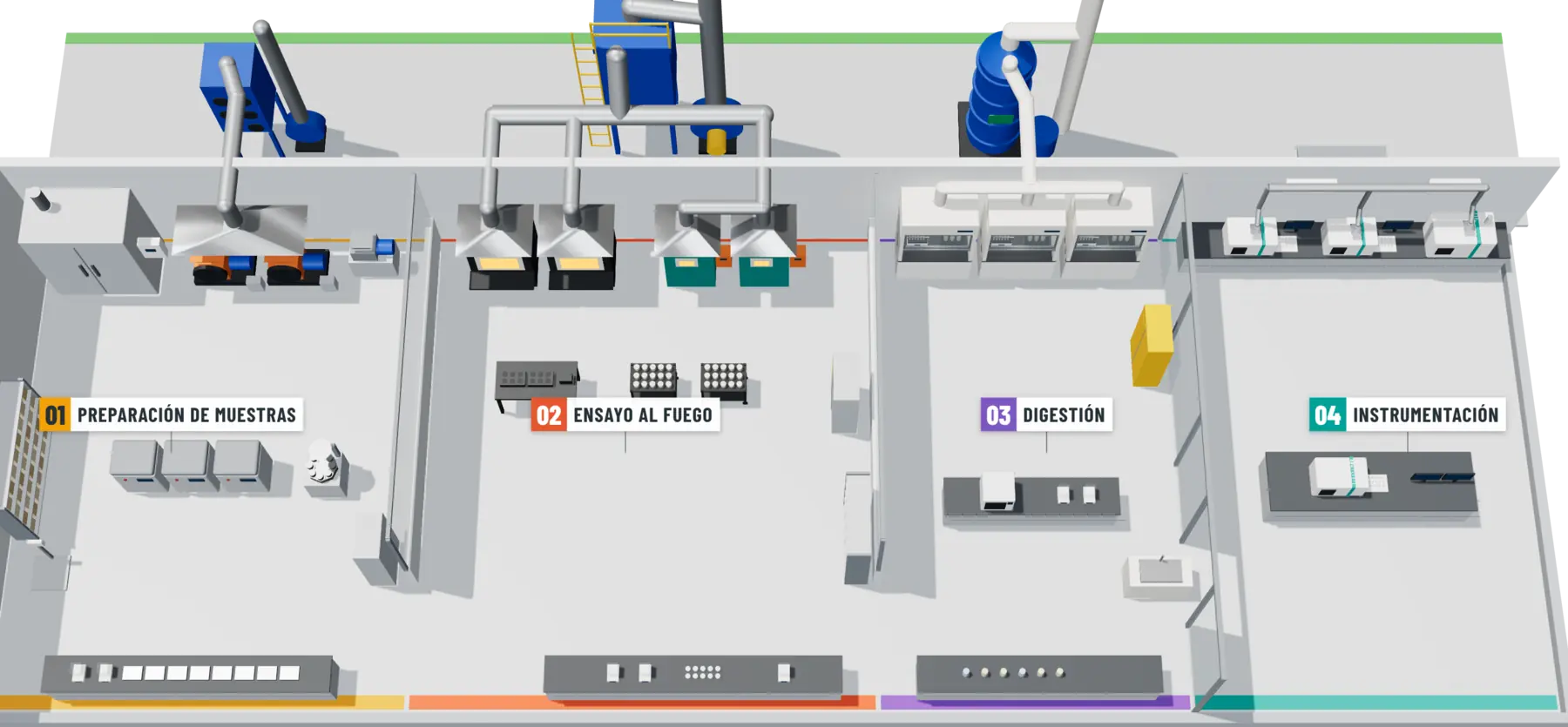

Acompañamos el proyecto completo: ingeniería y diseño del laboratorio por zonas, modelado 3D/4D, cálculo de ventilación y climatización, suministro, instalación, puesta en marcha, capacitación del personal y servicio postventa. Integramos instrumentación de marcas líderes (PerkinElmer, Milestone, Elemental Scientific).
110°CSecado homogéneo THS, cámaras de 1.2 a 4.0 m³

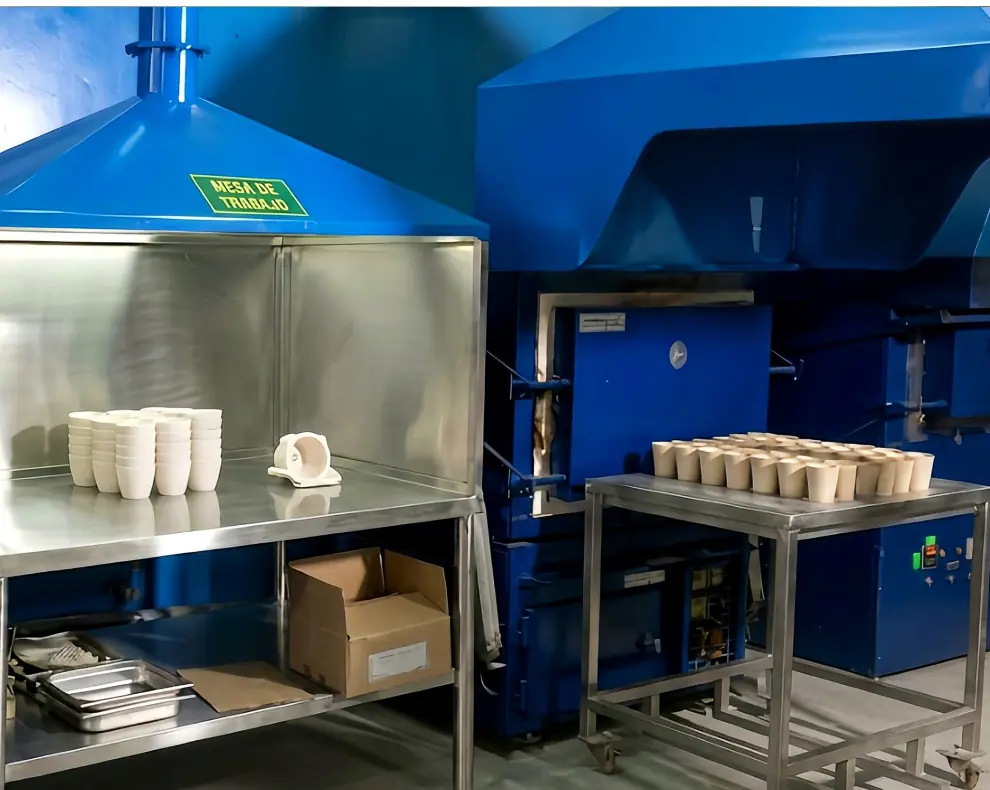

1,200°CHorno de fusión THF, 24 o 48 crisoles
2–3min95 % < 75 µm con pulverizador TPA-250
20–45minDigestión por microondas TMD, hasta 100 bar
Especificaciones referenciales, sujetas a confirmación en la oferta técnica TERMOVENT.

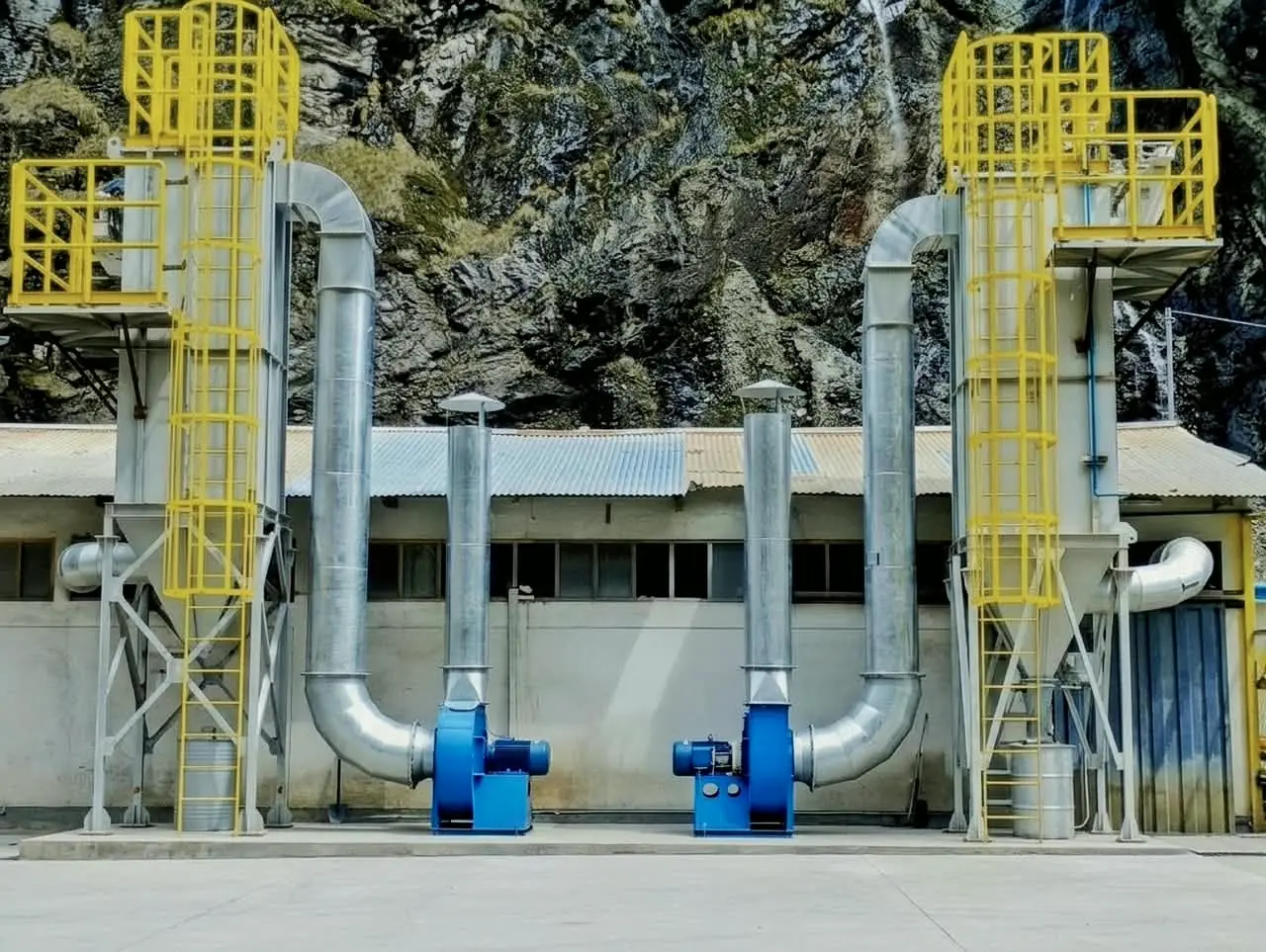

Control de emisiones · Filtración · Calderería pesada

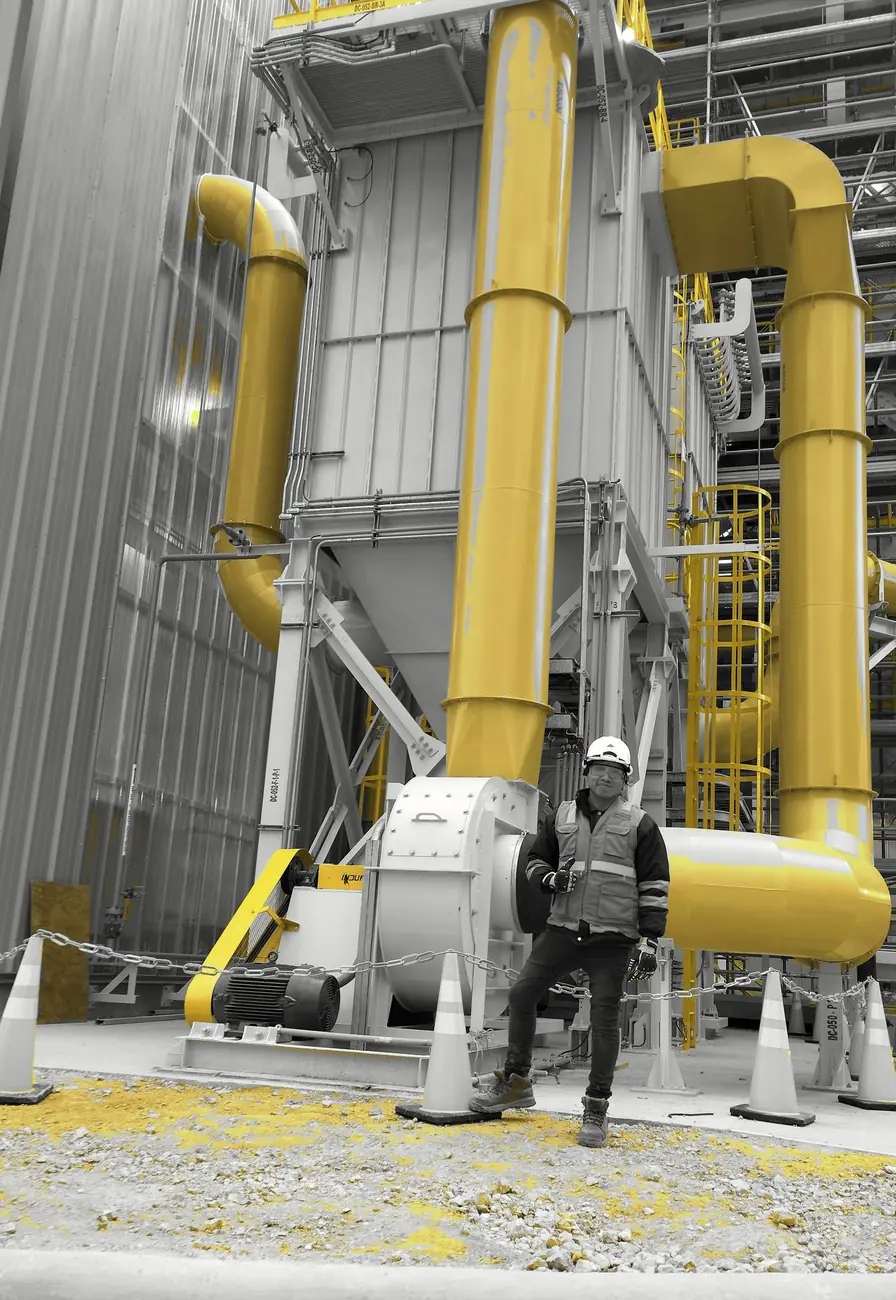

Colectores, lavadores y válvulas El equipo nunca se detiene para limpiar.
Diseñamos, fabricamos y ponemos en marcha sistemas de captación, filtración y lavado de gases que protegen a su personal, sus equipos y su licencia para operar.
Partimos del dato de proceso (caudal real a la altitud de la faena, temperatura, granulometría, humedad, carga de polvo y química del gas), no de una tabla genérica.
FCFiltro de cartuchos plisados
Máxima área filtrante en el mínimo espacio: hasta 3 veces más área por volumen que un filtro de mangas.
600–7,680 m³/hCartuchos de 20 o 30 m²
TLR · LVT · LCS · ENLavadores de gases y ácidos
Absorción, neutralización y coalescencia en un solo sistema, con control automático de pH e integración a SCADA.
1,500–60,000 m³/h95–99 %
CAECiclón de alta eficiencia
Separación mecánica sin medios filtrantes ni partes móviles. También funciona como apagachispas.
490–16,200 m³/hPartículas > 10–20 µm
PHPrecipitador hidrostático
Captación húmeda para polvos que un filtro seco no tolera, con recuperación de finos para reproceso.
Hasta 51,000 m³/h> 95 % (> 5 µm)
VRVálvulas rotativas
El sello que protege el desempeño de su colector: evita infiltraciones por la descarga de tolvas y ciclones.
Ø 200–350 mm3.2–32.8 m³/h a 20 rpm
≥ 99.9%Eficiencia en masa, mangas y cartuchos Jet-Pulse
60,000m³/hLavador Venturi LVT, humos metalúrgicos y finos
260°CContinuo (280 °C pico) con fibra de vidrio + PTFE
3mm mín.ASTM A36 en cuerpos y tolvas · AR400/AR500 en abrasión
JET-PULSE AUTOMÁTICOAISI 304 / 316LAR400 / AR500DISEÑO CORREGIDO POR ALTITUDSOPORTE 100 % LOCAL EN PERÚ
Dimensionados para contribuir al cumplimiento de: ECA para Aire (D.S. N.° 003-2017-MINAM) · R.M. N.° 315-96-EM/VMM · D.S. N.° 024-2016-EM. Referencias de diseño: ACGIH Industrial Ventilation · SMACNA · AMCA · AWS D1.1 · NFPA 652 / 654.
Envíenos caudal, temperatura, tipo de polvo o gas, altitud y exigencia de emisión para su evaluación técnica.
Ventilación principal, secundaria y auxiliar

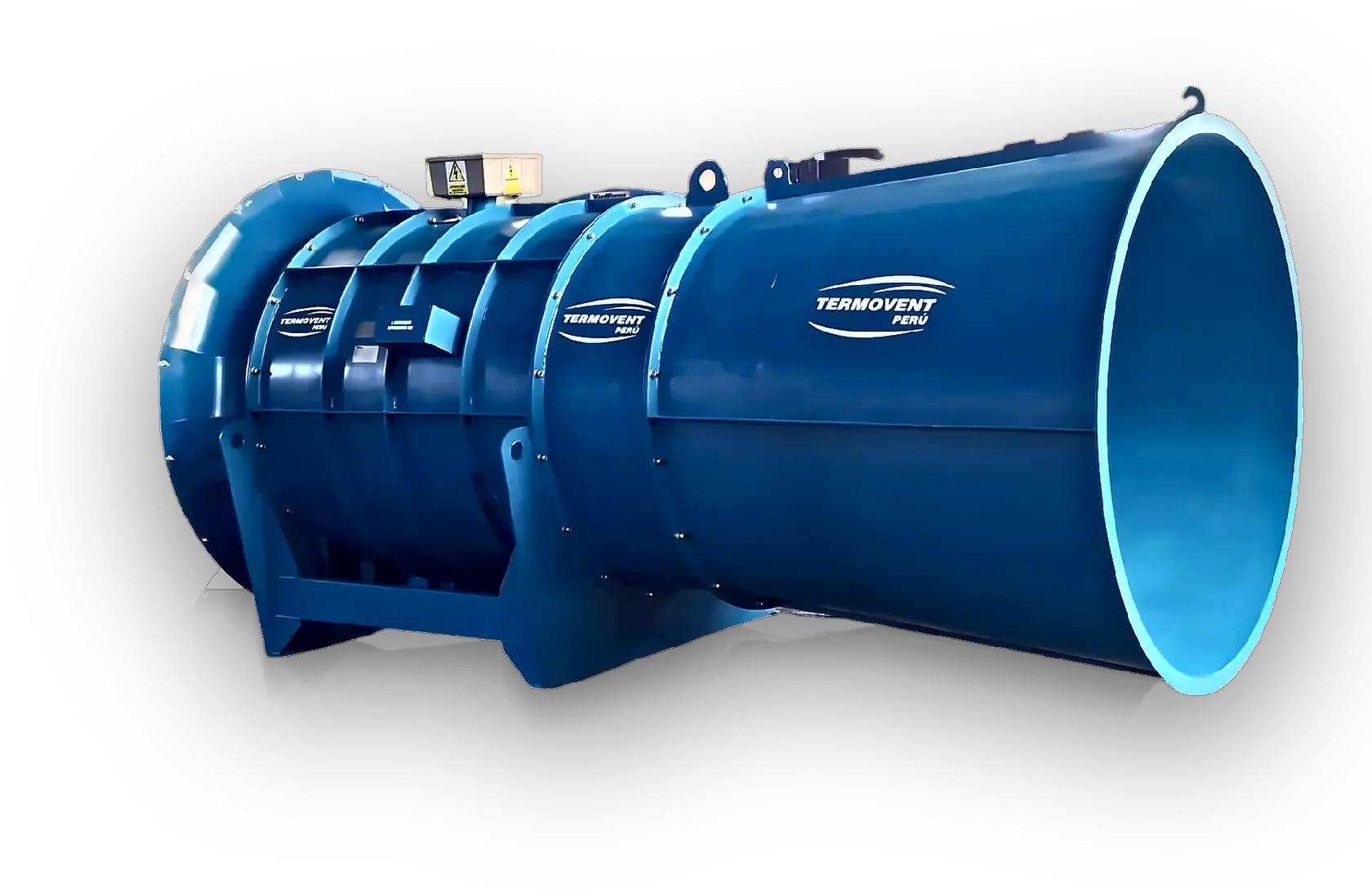

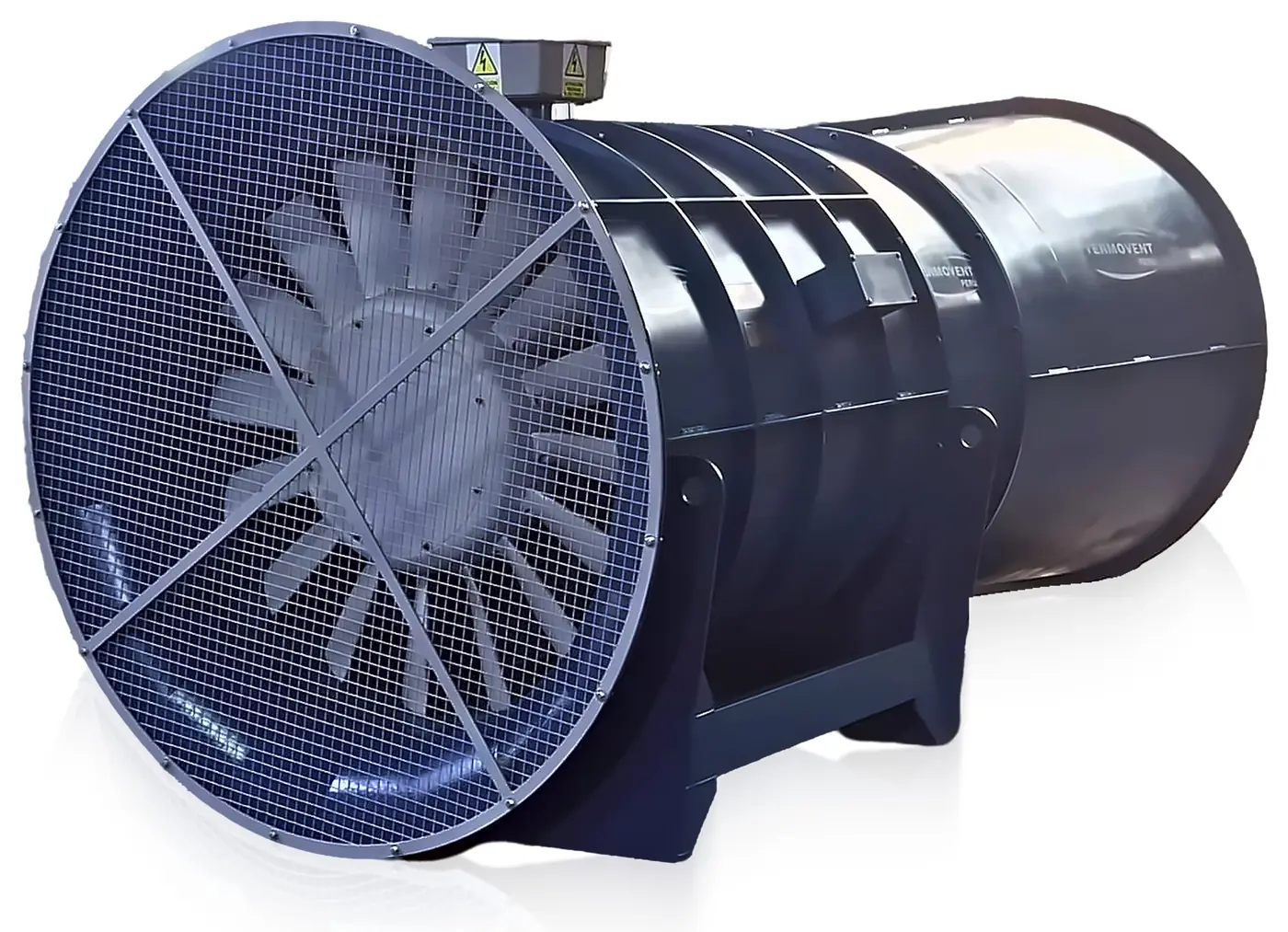

Ventiladores axiales mineros VANE Álabe regulable · 1 y 2 etapas · Ø 458 a 2,134 mm
Ventiladores axiales de álabe regulable para minería subterránea, con impulsor de duraluminio, carcasa ASTM A-36 y motor NEMA Premium. Balanceo y pruebas en planta antes del despacho; cada selección se entrega con hoja de datos y curva por proyecto.
SERIE VANE · EDICIÓN 2026Hasta 5,000 m.s.n.m.
Cómo leer el código · toque cada parte
----
| Grupo | Rodete | Caudal | Uso |
|---|---|---|---|
| 2 polos | Ø 458–889 | 1.1–24 m³/s | Auxiliar de frentes y desarrollos |
| Serie A | Ø 1074–1524 | 6.5–81 m³/s | Auxiliar de gran caudal, secundaria y booster |
| Serie B | Ø 1074–2134 | 8.4–198 m³/s | Secundaria de alta presión y principal sobre RB |
34modelos en 1 y 2 etapas
8,470Papresión total máx. (VANE-1830-4-D-B)
86%eficiencia máxima
419,900CFMcaudal máx. (VANE-2134-6-D-B)
Ejemplo de selección del catálogo: 60 m³/s y 1,500 Pa a 4,000 m.s.n.m. → VANE-1524-4-U-A, η ≈ 82 %, motor de 200 HP.
La protección siempre prevalece sobre la producción.Control SCADA con lazos de caudal, límite de potencia y anti-stall; PLC Allen-Bradley CompactLogix (opción Siemens S7-1500) con OPC UA hacia el SCADA de la mina.

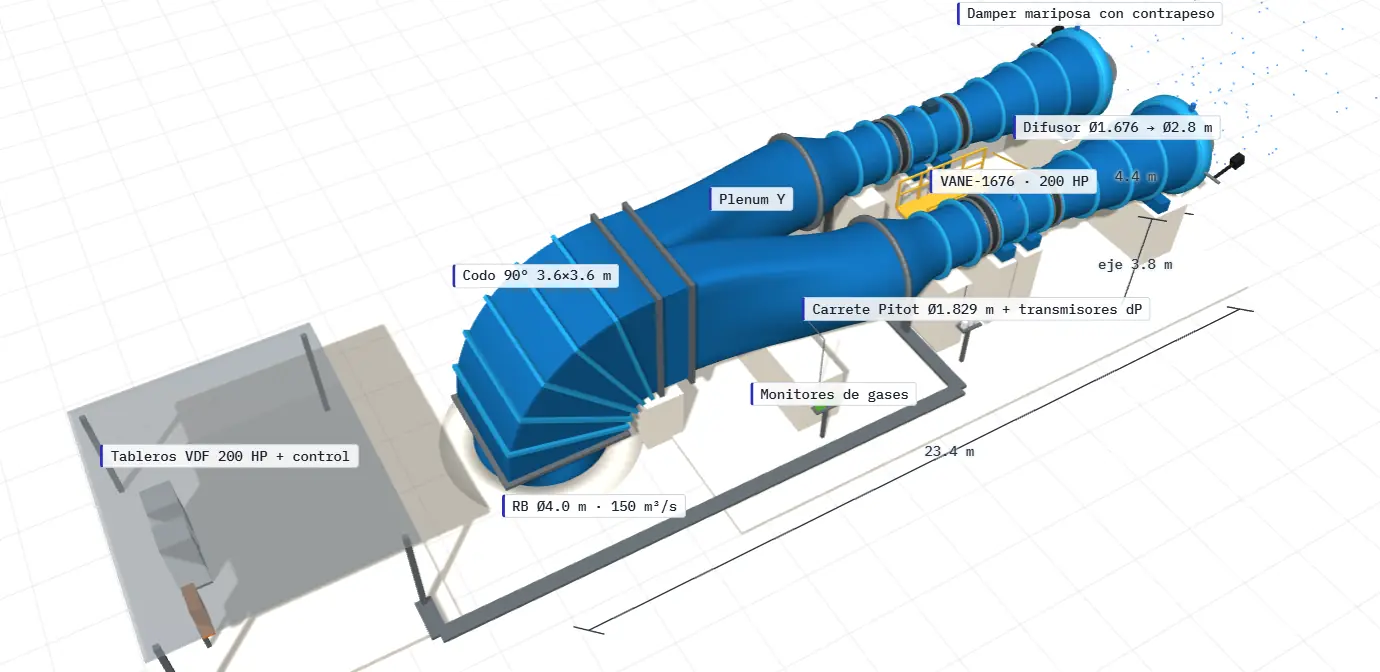

CONFIGURACIÓN TÍPICA · RAISE BORE
Extracción principal en superficie
Dos ventiladores VANE-1676 en paralelo sobre un Raise Bore de Ø 4.0 m, con plenum en Y, motores de 200 HP con variador de frecuencia y compuerta mariposa con contrapeso para la operación de un solo equipo.
Envíe caudal, presión requerida, altitud y temperatura de la labor para recibir la selección y la curva de operación del proyecto.

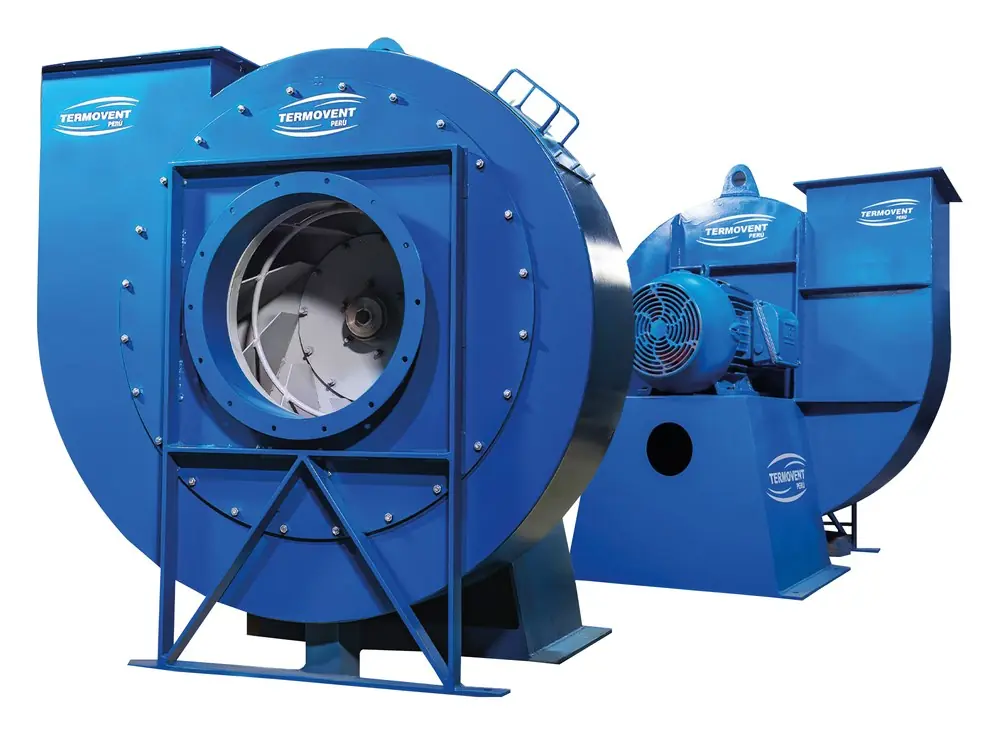

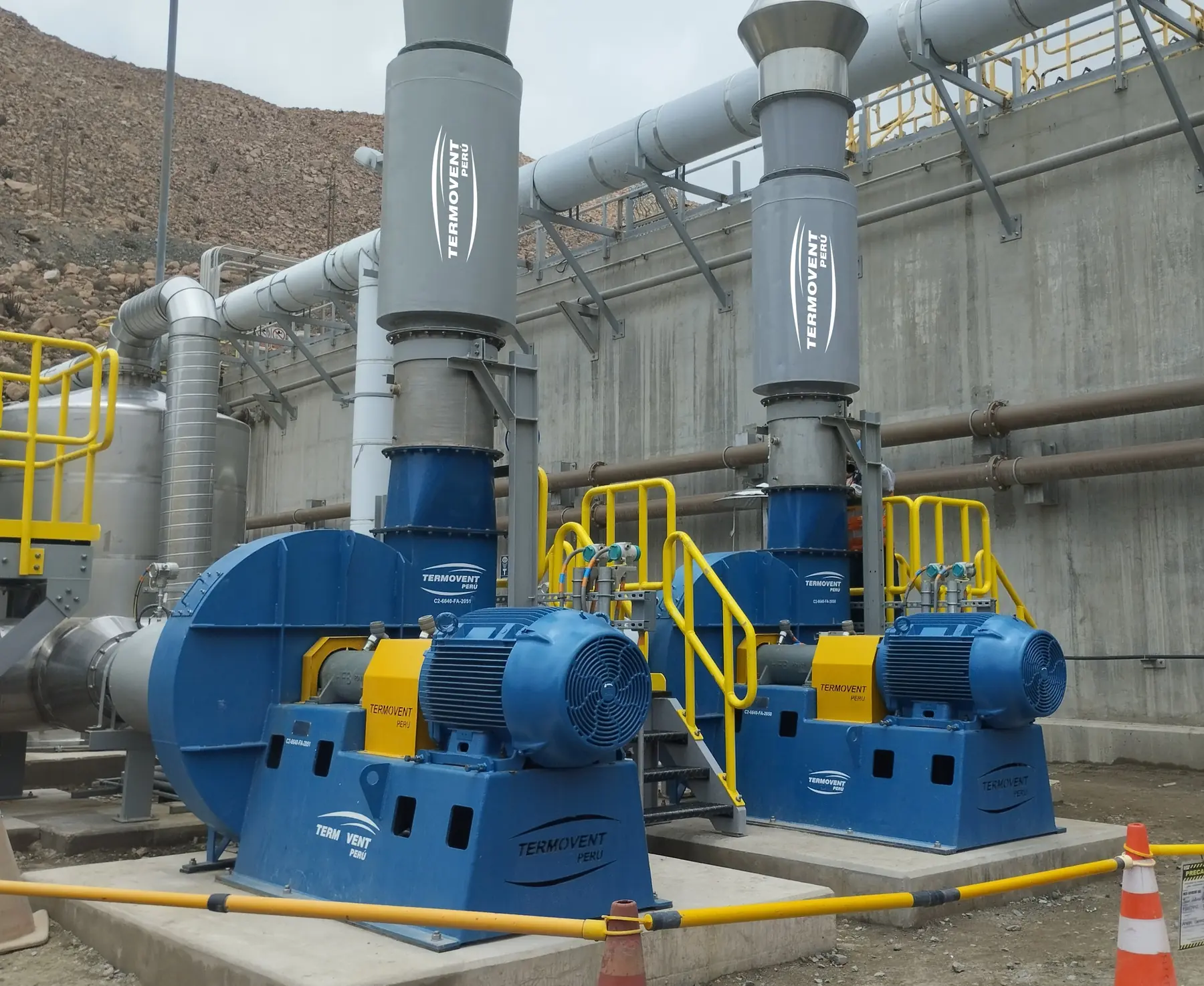

Ventiladores y sopladores centrífugos
Línea industrial centrífuga Diseñados para no detenerse.
41 modelos en cinco familias para minería e industria: extracción de polvo, tiro inducido y forzado, transporte neumático, aire de combustión y ambientes corrosivos. La selección final se entrega por proyecto, con hoja de datos y curva corregidas a la altitud y temperatura del sitio.
712,700m³/hcaudal máximo de la línea (TMV-CAF-D1)
44,750Papresión estática máx. (TMV-PSP-AM, 180 in w.g.)
175–2,650mmdiámetro de rodete
A · B · Cejecución antichispa, PRFV y alta temperatura

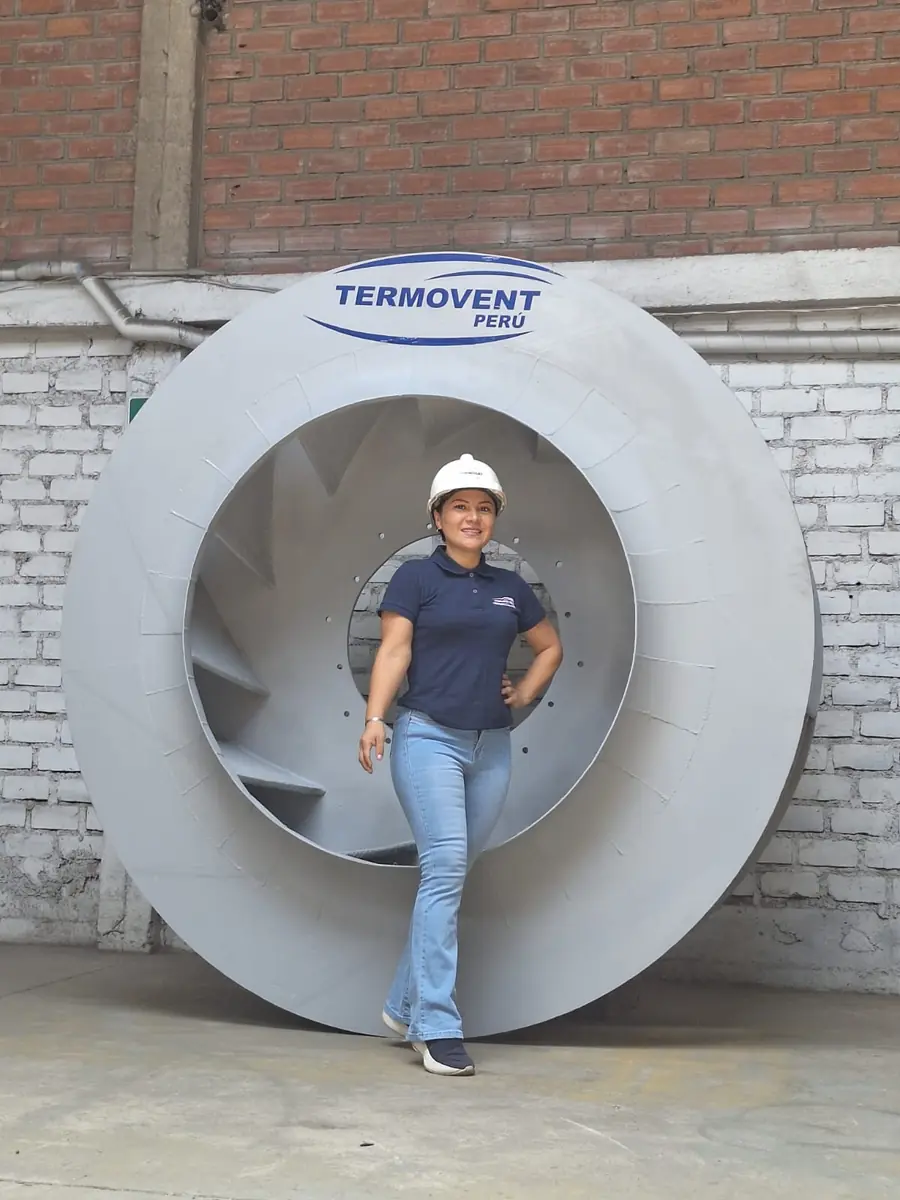

CASO · CASA GRANDE, TRUJILLO · 2024
Rodete de tiro inducido de 2.2 m, fabricado en el Perú
- Caudal
- 340,000 CFM
- Velocidad
- 750 rpm
- Temperatura
- 80 °C
- Rodete
- Ø 2.2 m
Balanceo certificado: vibración de 8.1 a 1.5 mm/s, zona A según ISO 10816-3.
Envíenos su punto de operación y le entregamos la hoja de datos con la curva corregida a su sitio.
Más equipos
Túneles, frentes sin red y control de polvo
Líneas complementarias para infraestructura subterránea, pequeña y mediana minería, y supresión de polvo en tajos, chancado y acopios.

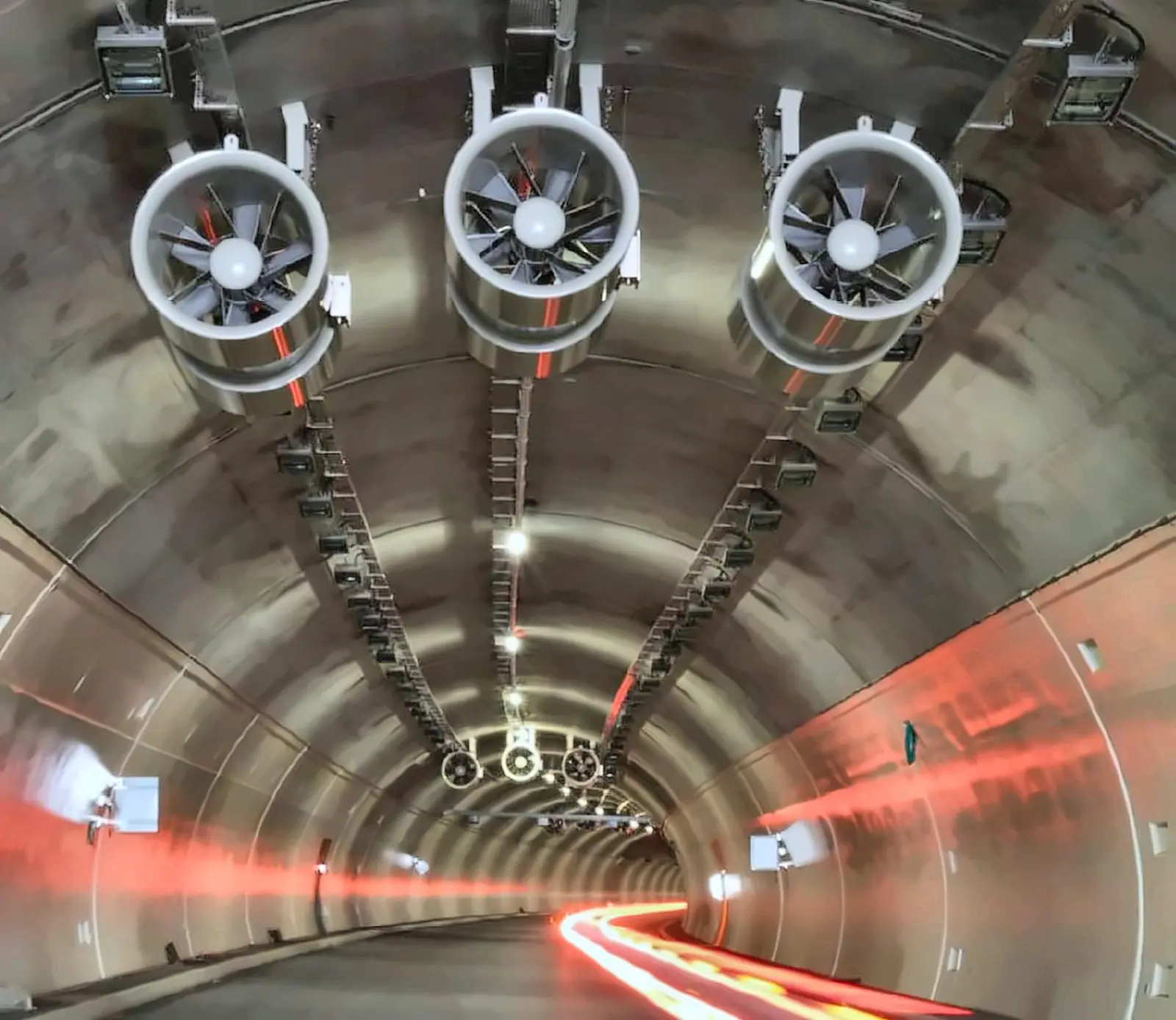

JF-TER-6 · 9 · 12 · 15Jet Fan de túnel
Empuje que mueve túneles. Diseñado para la altura, con silenciadores 1D o 2D y versión reversible.
Ø 600–1,500 mm298–2,893 N

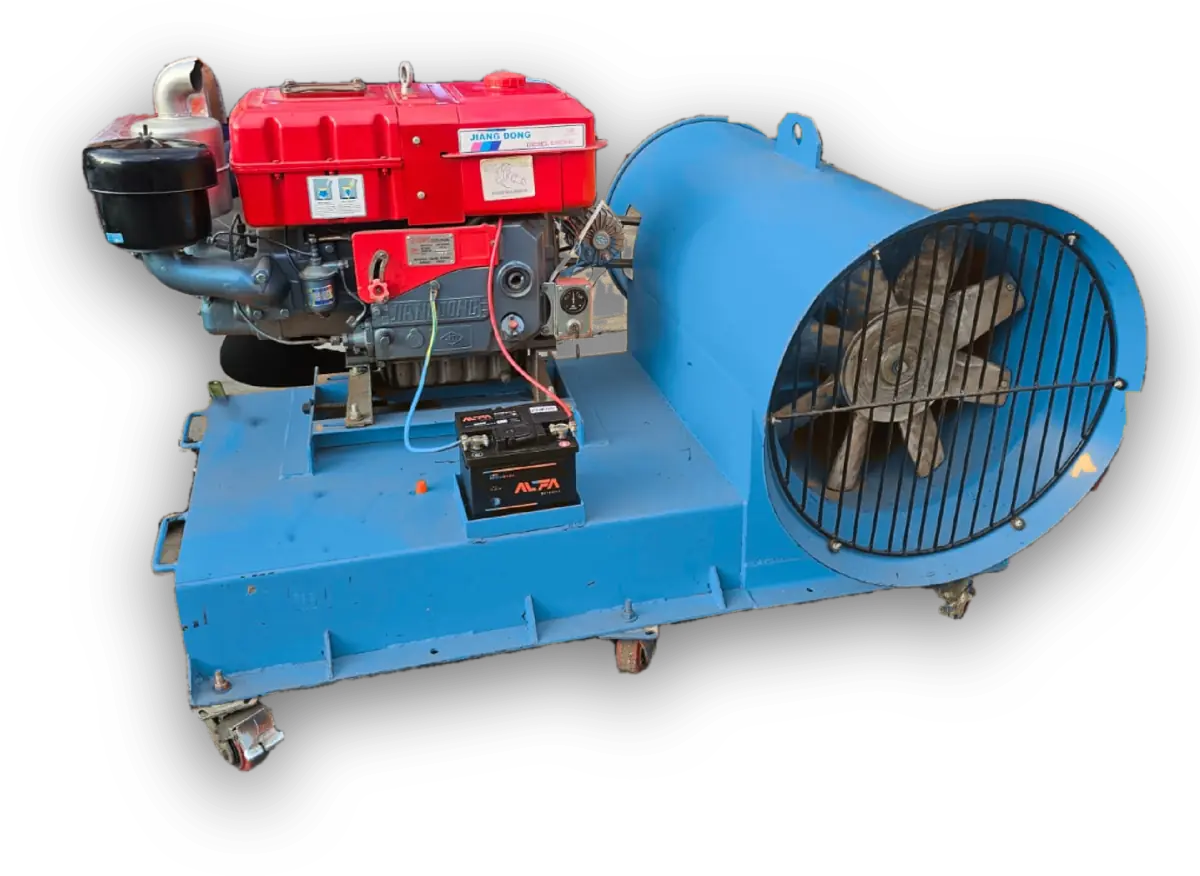

TV-MD · TV-MG · TV-ACVentilación autónoma
Aire donde no llega la red: ventiladores portátiles a diésel, gasolina y aire comprimido para pequeña minería.
Hasta 18,000 CFMHasta 4,800 m.s.n.m.

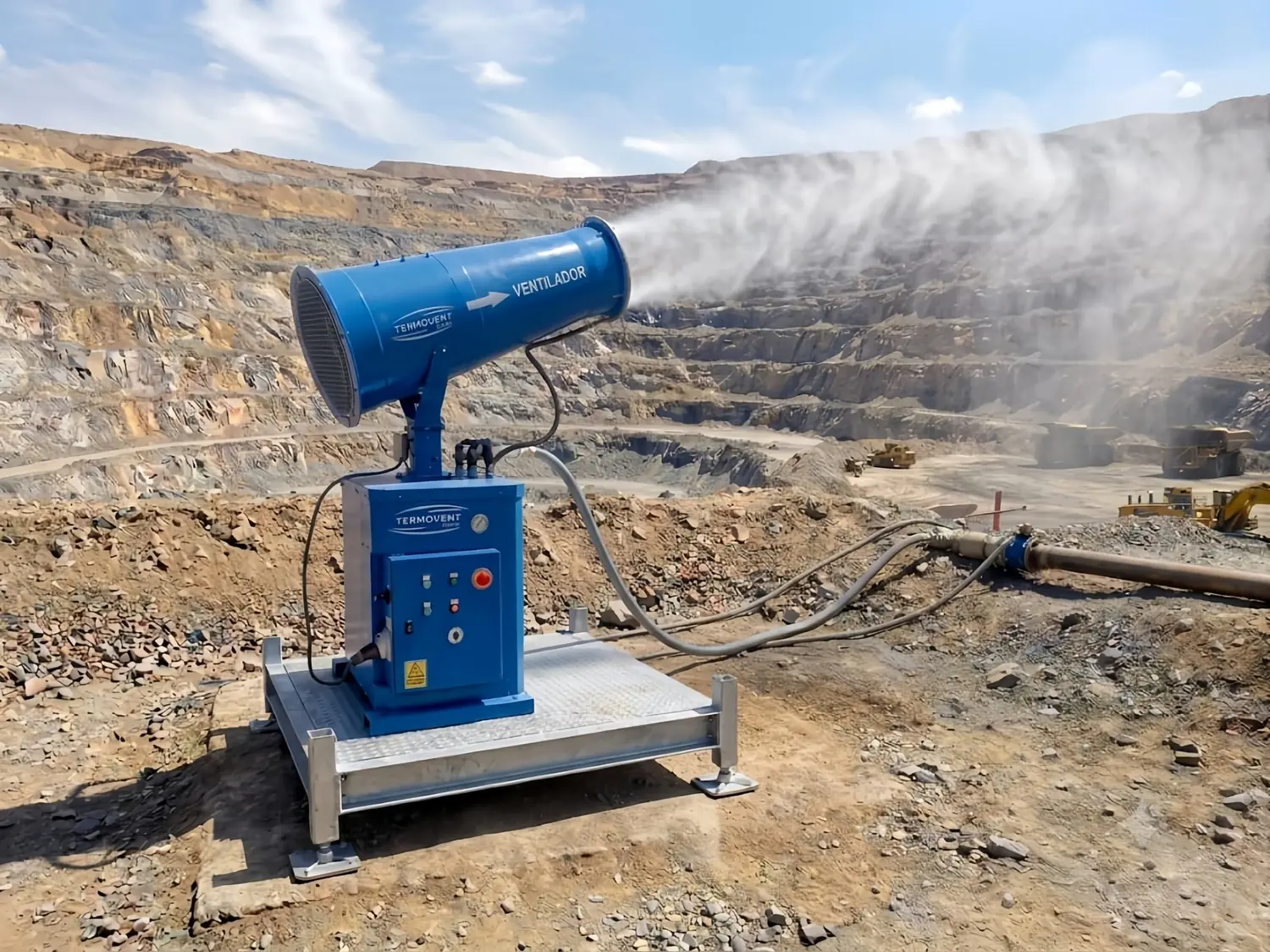

TCC · TCI · TCMCañones nebulizadores
Niebla de gotas finas que captura el polvo en suspensión y lo precipita en su origen. Fijos o móviles.
6 líneas13 modelos
Estudios · Diseño · Puesta en marcha
Ingeniería y proyectos Un solo responsable, de la simulación al overhaul.
Estudios de ventilación, ingeniería de laboratorios y control de emisiones con ingeniería TERMOVENT. Cada equipo nace de un cálculo hecho para las condiciones reales de su operación.
- DiagnósticoMedición y levantamiento en terreno
- IngenieríaCálculo, simulación y selección
- FabricaciónCalderería, balanceo y pruebas
- SuministroEquipos, tableros y accesorios
- MontajeInstalación mecánica y eléctrica
- Puesta en marchaComisionamiento y protocolos
- CapacitaciónOperación y mantenimiento
- PostventaRepuestos, performance y overhaul
Estudios de ventilación de mina
Cálculo de caudal por personal, equipos diésel y altitud; simulación de redes y selección de ventiladores principales, secundarios y auxiliares.
Laboratorios llave en mano
Layout por zonas, flujo de muestras, ventilación, climatización y extracción, desde la ingeniería hasta la capacitación del staff.
Modelado 3D y 4D
Modelos tridimensionales y secuencias de montaje para revisar interferencias, accesos y mantenimiento antes de fabricar.
Calderería y ductería
Ductos, campanas, chimeneas con puertos para muestreo isocinético, chutes y tolvas antidesgaste, con dossier de calidad.
Automatización y SCADA
Monitoreo de caudal, presión, vibración y temperatura; lazos anti-stall y comunicación OPC UA con el sistema de la mina.
Postventa y overhaul
Diagnóstico en terreno, balanceo dinámico, repuestos con stock local y contratos de servicio para recuperar el desempeño de diseño.
HERRAMIENTA · CORRECCIÓN POR ALTITUD
Tabla de la Línea Industrial TERMOVENT, referencia 20 °C y aire estándar de 1.2 kg/m³. La selección final se valida con la curva del proyecto.
¿Cuánto pierde su ventilador en altura?
A igual caudal y velocidad, la presión y la potencia se multiplican por el factor de densidad del sitio. Elija la altitud de su labor.
Altitud (m.s.n.m.)
Pa
Densidad del aire
—
Factor—
Presión y potencia—
Seleccionar a nivel del mar—
Proyectos y referencias
Ingeniería probada en operación
Equipos TERMOVENT instalados y en servicio en operaciones mineras e industriales del Perú.
Ferias y eventos
TERMOVENT en las ferias mineras
Nuestra participación en EXPOMINA, PERUMIN y MINPRO: equipos en exhibición, demostraciones de laboratorio y ventilación, y conversaciones técnicas con los equipos de operación.
- EXPOMINALima · 2024 y 2026
- PERUMINArequipa · 2023
- MINPROLima · 2023 y 2025
Cotizaciones y selección técnica
Hablemos de su próximo proyecto
Cuéntenos su punto de operación y le enviamos la selección técnica con la curva corregida a su sitio.
- +51 942 889 857
- Correo
- termovent@termovent.pe
- Web
- www.termovent.pe
Escanee y coticeAtención por WhatsApp Business para cotizaciones y soporte técnico.
